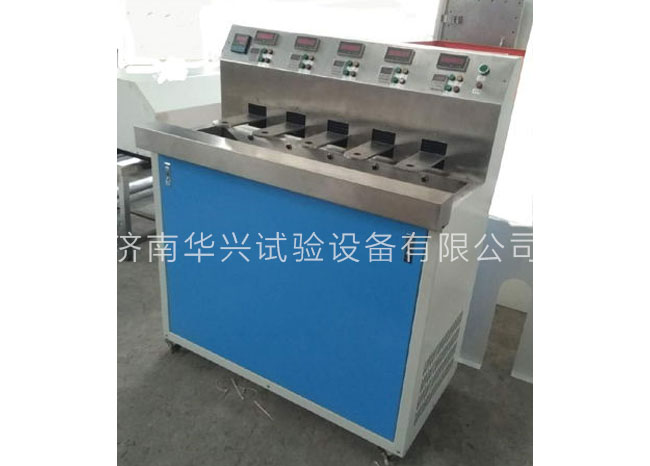

一、產品簡介：HX-4D華興全自動端淬試驗臺即滿足GB/T225-2006（鋼淬透性的末端實驗方法）標準，也滿足美標ASTM225-02、德標DIN50191、日標JIS G0561-1998 及國際標準ISO642等相關標準的要求。且全自動調節試驗高度。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火試驗。采用了先進的數字化淬火時間控制系統和溫度控制系統，可自動啟動-自動控溫（恒溫）-自動噴水-淬火-結束等整個工作循環。整機設計布局合理，結構緊湊，易于操作，便于保養和維修。

二、產品結構特點

1、全自動智能端淬試驗機主要有加熱爐、全自動智能控制機構、端淬臺架三部分組成。

2、端淬加熱爐有溫度控制系統和耐火爐膛制組成，升溫速度快、溫度控制精度高。

3、全自動智能控制機構位于機架上方，智能控制機構的左右前后都可移動，夾持采用智能機械手夾持試樣，采用超高溫合金材料制成，自動化程度極高，具有快速移動、定位、穩定可靠的特點。能夠國標要求，并在此基礎上改進，更加智能化，自動化。在5秒鐘內實現智能機械手從加熱爐內自動取出端淬樣品，準確無誤的自動放在淬火臺架并自動淬火。

4、自動端淬試驗臺由試樣臺、水自動循環系統、噴水時間控制系統、噴水自動快速開啟系統、水溫自動調節控制系統等組成。

5、噴水控制采用高靈敏度自動感應系統或手動開啟控制系統兩套控制系統，根據實際情況，可分別使用。

6、時間控制系統采用高精度數顯時間繼電器，到達設定時間后噴水自動關閉。

7、水溫控制系統采用進口壓縮機制冷及電熱管制熱。工作期間水溫控制在20℃±2，要求在長時間使用的情況下控溫準確，保證穩定性。

三、主要技術參數

  1、工位數（個）：4（單獨支架，工位支架高度可分別調節，良好的同軸度）。

  2、水咀噴口直徑：12.5

  3、噴水時間設定范圍: 1--999

  4、水柱自由高度: 65±5(可調)

  5、水箱容積(L):60--100

  6、水咀至試樣端面距離：自動可調（滿足國標、歐標、德標、美標、日本等）

  7、冷卻功率(W): 430

  8、加熱功率(W):1000

  9、水溫控制范圍(℃): 20±2℃（國標要求20±5℃）

  10、工作電源：220V，50Hz

  11、外形尺寸：1130×560×1235
