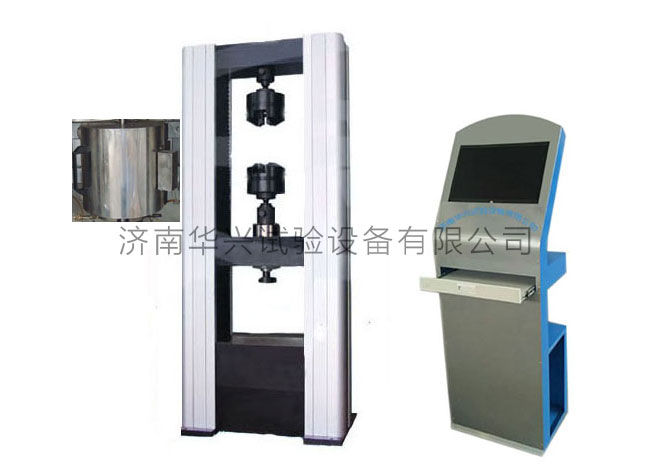

微機控制電子試驗機是根據GB/T16491-2008《電子試驗機》、GB/T2611-2007《試驗機通用技術要求》、GB/T228-2010等標準及ASTM、DIN等國際標準設計制造的，主要用于金屬、非金屬、復合材料及制品的力學材料的性能測試分析研宄，計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外可根據用戶要求配置不同的試驗附具。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1、主機

（1）主機采用高鋼度門式框架結構，強度高、變形??；

（2）采用高精度滾珠絲杠，傳動平穩；

（3）傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

（4） 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置；

（5）夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

（6）特殊工藝保證試驗機同軸度，很好的了不規則試樣對傳感器的影響。

2、控制系統

STC8800全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高24位A/D轉換通道組成。分辨率達1/500000，全程不分檔；

3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

主要技術指標

試驗主機：

1.大試驗力:10KN；20KN；50KN；100KN,；200kN ；300KN

2.試驗機準確度等級：0.5級；

3.試驗力測量范圍: 0.4%--FS（全程不分檔）；

4.試驗力示值相對誤差：優于±0.5%；

5.試驗力分辨力：大試驗力的1/±500000（全程分辨力不變）；

6.變形測量精度: ±0.5%；

7.變形測量范圍：0.2%--FS；

8.變形分辨力：大變形量的1/±300000；

9.試驗速度連續可調，調節范圍：0.005—500mm/min；

10.橫梁返回速度不低于500mm/min

11. 橫梁的移動速度連續任意可調，在試驗中可以切換加載速度。

12. 位移示值相對誤差：示值的±0.5%以內；

13. 位移分辨力：0.025μm；

14. 恒力、恒變形、恒位移控制范圍：0.5%--FS；

15. 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

16. 有效試驗空間：600mm；

17. 有效試驗寬度：560mm；

18.電源：380V±10%，1.5KW。

對開式高溫加熱爐

1.高溫度： 1200℃

2.溫度精度：±0.2℃

3.采用高品質304不銹鋼

4.爐膛尺寸：φ100×350mm

5.外型尺寸：φ300×450mm

6.加熱功率：380V±10%,4Kw
