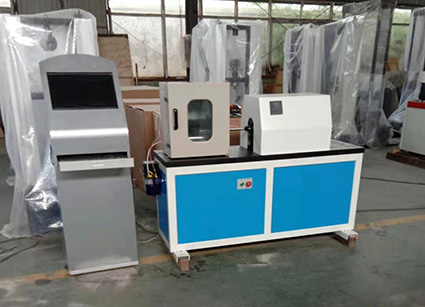

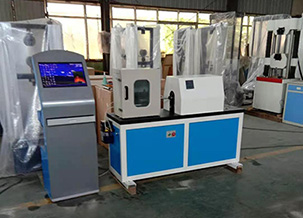

MWF-16微機控制往復摩擦磨損試驗機

一、產品簡介

本試驗機主要用于材料往復摩擦磨損性能試驗，測試精度高，可靠性強; 用于評估材料的耐磨性及其它的物理性能測試。該試驗機主機由往計算機及軟件控制系統，復運動工作臺工裝、往復運動采用伺服驅動控制系統、試驗力采用伺服加載系統或者恒力加載系統，高精度摩擦力測量系統構成。伺服驅動機構驅動摩擦副進行直線往復運動，試驗力伺服加載到摩擦副試樣上，加載強度采用自動加載或者恒力加載，由伺服驅動機構帶動摩擦副進行往復運動，通過高精度摩擦測量系統進行摩擦過程測試摩擦力，摩擦系數，摩擦量，試驗曲線等摩擦參數及曲線變化，從而測得在一定環境條件壓力下的磨損量及其摩擦系數。摩擦力、摩擦系數、摩擦?xí)r間、摩損量等試驗參數均可由操作者在計算機界面上任意設定并由計算機實時控制并顯示，且可繪制相應參數曲線存盤并打印輸出試驗報告。

二、主要技術參數

 1、往復試驗行程：200mm

   2、試驗力施加范圍：1.5～16kN

   3、摩擦力測量范圍：0.05～5kN

   4、試驗力和摩擦力的精度：1%

 5、往復速度：167次/分

  6、溫控范圍：室溫～100℃；控制精度±1℃；溫度波動度±10℃；可設定溫度，能實現溫控表控制溫度并顯示溫度，計算機顯示溫度。

7、摩擦副：往復特定環軸摩擦副（需方試件）一套，對偶摩擦副采用鍍鉻棒；

8、試樣大?。簩挾?.7mm左右 (寬度是往復方向上產品間距); 直徑60mm圓弧上截取10mm左右的長度;

9、工裝夾具：往復環軸夾持工裝；。

10、配置潤滑系統及工裝；

  11、計算機實時控制處理并繪制曲線，且可繪制相應參數曲線存盤并打印輸出；

12、電源：380/220V,50Hz

三、主要配置

1、往復摩擦磨損試驗機主機一臺；

2、高穩定性伺服系統和控制系統一套；

3、測控系統（測控系統、往復摩擦磨損試驗機專用軟件、傳感器等）一套；

4、全國聯?；萜栈蚵?lián)想品牌計算機一臺；

5、往復式摩擦磨損試驗機專用測控系統（含軟件）一套

6、工裝夾具：往復環軸夾持工裝一套

7、 配置潤滑系統及工裝一套

8、 配置溫控爐一套

9、使用說明書、合格證、保修卡、裝箱單一套
