微機控制屏顯液壓試驗機是根據GB/T2611-2007《試驗機通用技術要求》等標準制造的。主機采用四柱雙絲桿液壓夾緊、雙空間、精密間隙密封油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗，配置相應附具也可用于管材的壓扁、擴口、彎曲、卷邊試驗，適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB-T 7314-2005《金屬材料室溫壓縮試驗方法》及GB228-2010《金屬材料室溫拉伸試驗方法》、GB/T232-2010《金屬材料彎曲試驗方法》等；也能滿足GB/T246-2007《金屬管 壓扁試驗方法》，GB/T242-2007金屬管擴口試驗方法》,GB/T245-2008《金屬管 卷邊試驗方法》等標準等要求。

功能用途及結構特點

主要用于金屬、非金屬材料的拉伸、壓縮、剪切、彎曲等力學性能測試分析研究，以及金屬管材的壓扁、擴口、彎曲、卷邊試驗。采用應力、應變、位移等全閉環控制方式?？汕蟪龃罅Α⒖估瓘?qiáng)度、屈服強度、彎曲強度、壓縮強度、彈性模量、延伸率等參數。符合GB、ISO、JIS、ASTM及DIN等國際標準。

1、主機

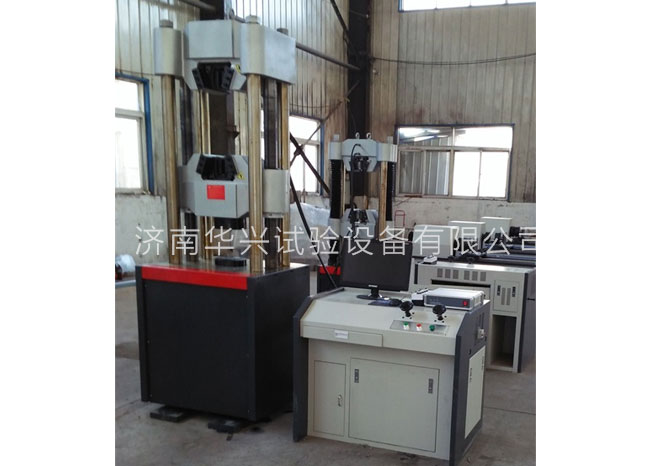

   主機采用六立柱雙空間、精密間隙密封油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于移動橫梁和工作臺之間。

1、傳動系統

    移動橫梁升降采用電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。

3、液壓系統

特點

1）采用低噪音、壓力平穩的柱塞泵輪泵；

2）動力系統與操作臺一體化設計，便于操作，節省實驗空間；

3）表面經噴塑處理，外形美觀。

4、控制系統

 全數字測控系統具有許多先進的特性和技術創新，主要體現在：

  4.1實現了試驗力、試樣變形測量

  4.2數據采集系統由多路高24位A/D轉換通道組成；

  4.3選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

  4.4符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

  4.5電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

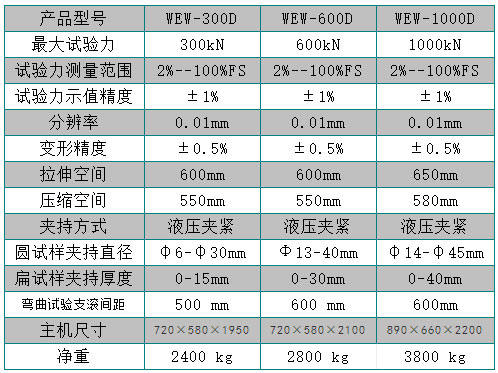

主要技術指標：
